松野电气是专业生产三相数字电流表,DW12三相电流表的厂家,隔离技术,性能稳定可靠,抗干扰能力强,10年以上三相数字电流表生产经验,服务热线:027-83388762
一、三相数字电流表,DW12三相电流表产品特点
  ①、输入信号、完全隔离、产品抗干扰能力强
    电流输入、5A 或 1A 、 电压直接输入、或变比后100V
②、可测量交流电流、交流电压、 三相电流、三相电压、
    单相、三相有功功率、无功功率、功率因数、工频、
③、正四位  LED 显示、或选择 LCD 液晶显示
    任意设定电流互感器 变比、电压互感器变比
    软件校准、测量精准、性能价格比极高。
④、可选 模拟输出 DC 4~20mA、三相带三路DC 4~20mA、
    可选继电器报警输出、最多两路、实现上下限监控
    可选 RS 485 、Modbus 协议、直接与 PLC 、上位机通讯
⑤、多种外形尺寸可选、部分尺寸完全与指针表 兼容、
    适用于电源电控设备、开关柜、电源柜等。
    特殊定做 DC 48 V 供电、应用在通讯电源柜系统

一、三相数字电流表,DW12三相电流表详细参数
  ①、测量参数
    交流电压、交流电流、直流电压、直流电流
    单相有功功率、三相有功功率（3P3L、3P4L）
    单相无功功率、三相无功功率（3P3L、3P4L）
    单相功率因数、三相功率因数、工频 等
②、电网制式
    单相、包括直流系统
    三相、3P3L   三相三线制、3P4L   三相四线制、
③、输入信号
电压 、  0 ~ 450V、高压变比后 100V、  直接输入
电流、  0 ~ 5 A      或   1A      互感器变比后输入
    功率因数表：电压  50 ~ 450 V、电流  0.5 ~ 5A
④、显示功能
    LED 数码管显示、0.56＂或 0.8＂、或  LCD  液晶显示
    范围、0 ~  9999 、   产品 量程任意设定
    只有 功率因数表显示范围 、-1.000 ~  0  ~  1.000
    采样周期、2.5次 / 秒
⑤、精度等级
    测量、±0.5%F S±2 digit 、工频表±0.1%F S±2 digit
    模拟输出精度、 ±0.5%F S
⑥、输出功能
    模拟输出、最多三路输出 DC 4 ~ 20 mA、
    报警输出、最多两路 继电器触点输出
    触点容量  AC/DC  250V/3A、
⑦、通讯方式、 R S485 通讯、Modbus -RTU  协议
⑧、绝缘性能、 绝缘强度、A C 1500   1分钟
    绝缘阻抗、 ≥ 100 MΩ、DC 500V
⑨、工作环境
    温度 、 -10 ~ 50 ℃、 相对湿度、 15 ~ 85%  RH
⑩、工作电源
    AC/DC  85 ~ 265 V   常为 220V AC
    或 DC  24 V、   或  D C 48 V

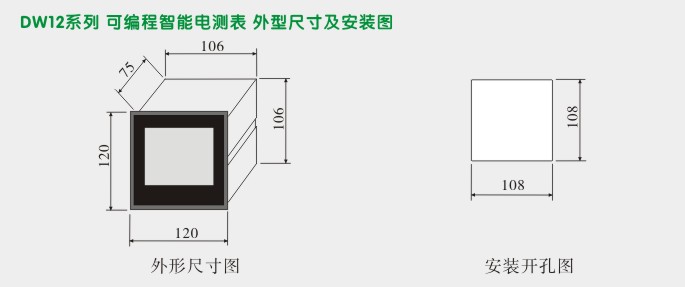

一、三相数字电流表,DW12三相电流表外形尺寸及安装图

二、三相数字电流表,DW12三相电流表选型说明
①、测量交流电压  SY-DW-AV、 交流电流  SY-DW-AA
                  直流电压  SY-DW-DV、 直流电流  SY-DW-DA
         适用于所有的仪表外形尺寸   （参考前面 各尺寸产品）
         即有DW12、DW9、DW8、DW5、DW7、DW16、DW4
②、测量三相电压  SY-DW-3AV 、三相电流SY-DW-3AA
         当三排同时显示时、只有尺寸 12、9、5、7、4 、
         即只有DW12、DW9、DW5、DW7、DW4-3AV、或3AA
③、当尺寸 8、16 、 DW8、DW16、测量三相电流、电压时、
          三相电流、三相电压、只能循环显示、不能同时显示
④、当选择模拟输出时、三相电流电压表 、带 3 路模拟输出
              （DW4-3AV、DW4-3AA例外 、没有模拟输出）
         交直流电流电压表、只 1 路模拟信号输出 DC 4 ~ 20 mA
⑤、当选择继电器报警 输出时、最多可带 2 路报警输出
         当 DW4 单相、同时要模拟和报警输出时、报警只能 1 路
         当 DW4 三相电流电压表时、不能选择继电器报警输出
⑥、当选择液晶显示时、在型号后面加   后缀 Y 即可、
         液晶系列没有尺寸  4、16、即 DW4、DW16 无液晶
⑦、所有系列仪表都可以选择 带 Rs485 通讯、Modbus 协议
         仪表可选择 DC 24V、或 DC 48V 、 默认 AC/DC 85~ 265V
选型举例、以 DW9、 AC/DC  85~ 265V 供电为例
   ①、交流电压表、 SY-DW9-AV500、   直接输入交流 500V
   ②、交流电流表、 SY-DW9-AA500、   配互感器 500A: 5A
   ③、直流电压表、SY-DW9-DV100、   直接输入直流 100V
   ④、直流电流表、 SY-DW9-DA50、     配分流器 50A: 75mV
   ⑤、三相电压表、SY-DW9-3AV500、直接输入U1 , U2 , U3
   ⑥、三相电流表、SY-DW9-3AA500、 互感器输入 Ia , Ib , Ic
带功能输出的、以交流电流为例
   ⑦、带模拟输出、 SY-DW9-DAA500 、 模拟输出 4 ~ 20 mA
   ⑧、带报警输出、SY-DW9-RAA500 、  两路报警输出
   ⑨、带通讯输出、SY-DW9T-AA500 、  带 Rs485 通讯
   ⑩、选液晶显示、SY-DW9-AA500Y 、  液晶显示电流表

说明：1、所有仪表量程可以任意选择、输入信号任意选择
                   交流电压可以  220V、或380V、直接输入量程 500 V
                           或更高电压如 10kV、输入高压变比后 100 V
                （选型时应写  SY-DW9-AV10kV、 注明 10kV / 100V）
             2、交流电流输入互感器变比后 5A、或 1A （一般高压）
                   交流电流如 300A、则选 SY-DW9-AA300
             3、直流电流、输入分流器信号 、  如 分流器 50A :  75mV

一、三相数字电流表,DW12三相电流表接线图

•
