松野电气是专业生产多功能电力仪表,DW91-1000单相多功能表的厂家,隔离技术,性能稳定可靠,抗干扰能力强,10年以上多功能电力仪表生产经验,服务热线:027-83388762
一、多功能电力仪表,DW91-1000单相多功能表产品特点

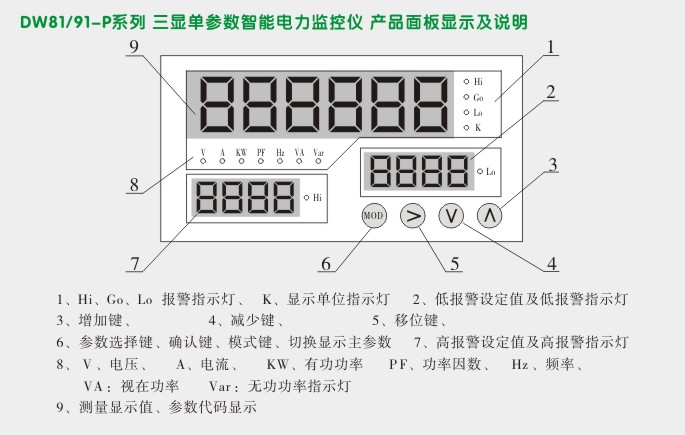

1、三排LED数码管显示单相全电测量参数，智能化设计，上排按键切换可分别显示有功电能KWh、视在功 率VA、无功功率Var、有功功率KW
2、下面两排分显示电力系统电流A、电压V，且电流mA~A量程自动转换、电压V-kV量程自动转换，
3、产品输入、输出、电源三者之间相互隔离、增强了产品的抗干扰能力、稳定性和可靠性高、精度：0.5级
4、可选带RS485通讯直接与计算机相连，MODBUS协议。产品具有峰值保持、停电记忆功能。
5、可选择电流、电压、工频、功率因数、有功功率、无功功率、视在功率任一信号变送输出4-20mA，可选择电流、电压、工频、功率因数、有功功率、无功功率、视在功率任一信号高低报警，继电器输出。
6、适用于单相电力系统，机械设备。广泛用于发电厂，通讯、环保钢铁、冶金、石化、市政及楼宇自动化、配电网自动化、楼与自动化等行业
二、多功能电力仪表,DW91-1000单相多功能表详细参数

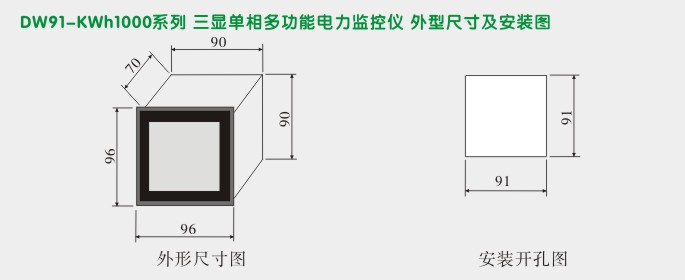

1、 外形尺寸有： 96*96，开孔尺寸91*91
2、输入信号：
电压输入：AC/DC 0~400V或100V，阻抗400KΩ
电流输入：AC/DC 0~5A或1A，阻抗20mΩ
3、电网制式：单相电力系统
4、测量参数：
电流A、电压V、工频HZ、功率因数PF、有功功率KW、无功功率Var、
视在功率VA、有功电能KWh等
5、显示方式：
主 显：KWh、KW、Var、VA
次显1：mA-A
次显2：V-kV
6、测量精度
电 压：±0.5%FS±2digit
电 流：±0.3%FS±2digit
有功功率：±0.5%FS±2digit
功率因数：±0.5%FS±2digit
频 率：0~400±1HZ
7、功能输出：
模拟输出：DC 0~20MA/4-20MA，精度：±0.5%FS
报警输出：最多选3路开关量输出，继电器触点250V/3A
通讯输出：RS485，MODBUS-RTU协议
8、过载能力：测量时1.2倍、瞬时2倍，小于10S
9、绝缘性能：
绝缘阻抗：500V DC≥100MΩ
绝缘强度：输入、输出、电源之间≥1KV
10、工作条件
工作电源AC/DC 85~265V 、50/60HZ，功耗≤3VA
工作环境为-10-50 度， ≤85%RH

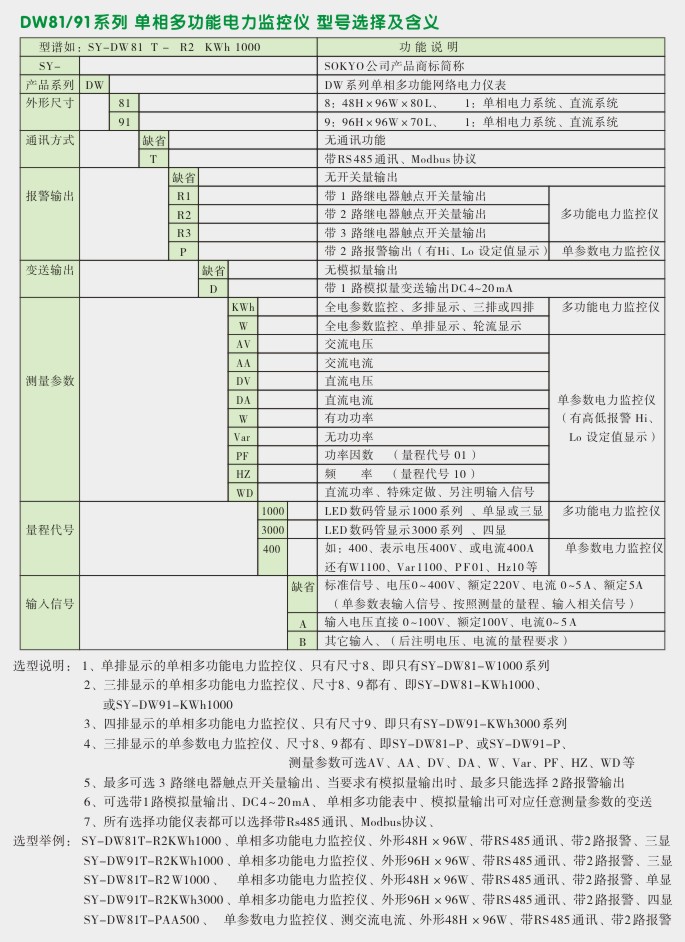

三、多功能电力仪表,DW91-1000单相多功能表常用型号
SY-DW91-KWH1000
SY-DW91T-KWH1000
