松野电气是专业生产三相组合表,DW93-1000三相电流电压组合表的厂家,隔离技术,性能稳定可靠,抗干扰能力强,10年以上三相组合表生产经验,服务热线:027-83388762
一、三相组合表,DW93-1000三相电流电压组合表产品特点
①、D W93-W1000 系列 LED 三相电流、电压组合仪表、是三相电流、三相电压的综合测量 显示、没有控制输出功能、没有变送输出功能、D W93-W3000 系列 LED 三相电流电压组合仪表、是在仪表W 1000 系列的基础上改进而成、完全具备 其所有功能、功能更加强大、
②、只测量显示三相电压、三相电流
W3000 系列 增加了最多 4 路开关量输入、
最多4 路开关量输出（继电器报警输出）
最多 4 路 模拟量输出（DC 4~20mA）等
任意选择、任意组合

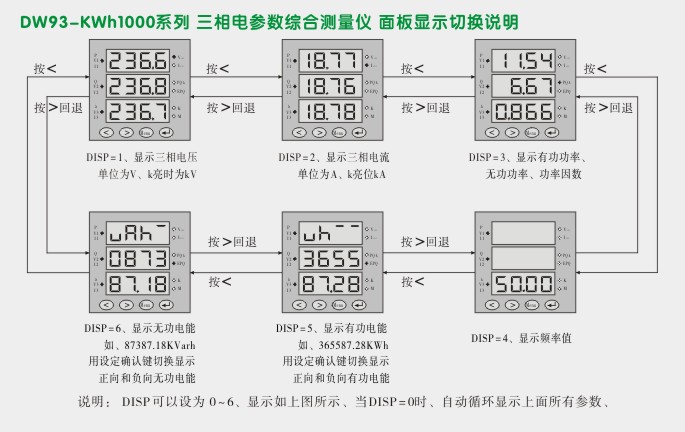

③、大大方便了三相电力系统的监控和数据远传、LED 显示测量 参数和电网系统的运行信息、面板4 按键、可实现显示切换、或仪表内部参数设置、
④、仪表参数编程设置，具有很强的灵活性、此仪表还有扩展功能模块可供选择、
如带通讯 RS485-Modbus 协议、具有极高性能价格比、
⑤、广泛应用于各种控制系统、SCADA 和能源管理系统中、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中、具有安装方便、接线简单、维护方便、现场可编程设置等 。
二、三相组合表,DW93-1000三相电流电压组合表技术参数
输入信号、交流电压、AC 400V或 100 V 、阻抗 400 KΩ、
交流电流、AC 5 A 或 1A 、阻抗 20 mΩ、
（过载、测量时 1.2 倍、瞬时 2 倍 / 10 s）
电网制式、三相网络电力系统、包括 3P3L、 3P4L
测量参数、三相电压 、Ua、Ub、Uc、或 Uab、Ubc、Uca
三相电流、 每相电流 I a、I b、I c
测量精度、±0.5 % Fs±3 digit
功能输出、模拟输出、4 路（2 路）模拟量输出DC 4-20 mA
开关量输入、4 路开关量输入（干结点方式）
开关量输出、 4 路开关量输出（报警功能）
通讯输出、R S485 通讯、 Modbus- RTU 协议
绝缘强度、 ≥ 1kV、绝缘阻抗、≥100 MΩ
工作电源、AC/DC 85 ~ 265 V 、功耗≤5VA
