DW多功能电能表在无功补偿中应用
发布时间:2014-06-20 15:04:20  文章来源:未知  作者:SOKYO  人气:
安装无功补偿装置是提高供电设备利用率,保证电网经济运行的重要手段。一般的无功补偿装置控制器有两种结构,第一种方法是采用测量功率因数的具体数值,然后根据测量的数据和设定的功率因数值投、切补偿电容器组。
这类补偿装置的不足之处是:
         1、 在轻负载或空载的情况下容易发生切除电容器时造成功率因数偏低,投入一组电容器又造成功率因数超前,为此反复投切电容,也即发生“投切振荡”。
         2、取样的电流、电压信号往往只以三相电路中的某一相参数作测量信号,而不是三相整体的参数,在三相负载不平衡时误差较大。
         3、为避免电容在设定功率因数的某一定值附近频繁投切,功率因数只能保持在较大范围,而难达到理想的补偿效果。
         4、 稳定性较差,当电网电压波形发生畸变时,信号失真会引起装置误动。
         第二种方法是利用A/D转换器测量并计算得出线路中实际的无功功率的数值,实现无功的精确补偿,但结构复杂,成本高。本文介绍一种利用多功能电能表的无功补偿控制器。我们知道,现代的全电子多功能电能表采用高精度高速模数转换器、高速数据处理器等先进电子器件使之具有强大的测量功能,除了可以精确地测量出线路中的有功、无功电能的数值外还可以测量出每相电流、电压、功率因数、有功功率、无功功率及负荷曲线等,同时它带有一个RS485接口,通过这个接口按照其通讯协议可以读出线路中各种电气参数。因此我们只要从多功能电能表里读出每相及三相无功功率的数值,即可根据该数值决定电容的投、切和投、切的具体容量和相别。这种方法不仅成本很低,而且控制效果好。
        触器实现补偿电容器的投、切,也可以用它们来驱动大功率的固态继电器实现无触点电容器的投、切。如前所述,本控制器采用多功能电能表的测量数据实现补偿,所以扩展了一片RS485通讯接口芯片从多功能电能表中读取数据,接口芯片采用MAX1487。电源采用普通的变压器降压整流、稳压后供单片机及外围电路使用。由此可见本控制器的结构十分简单。

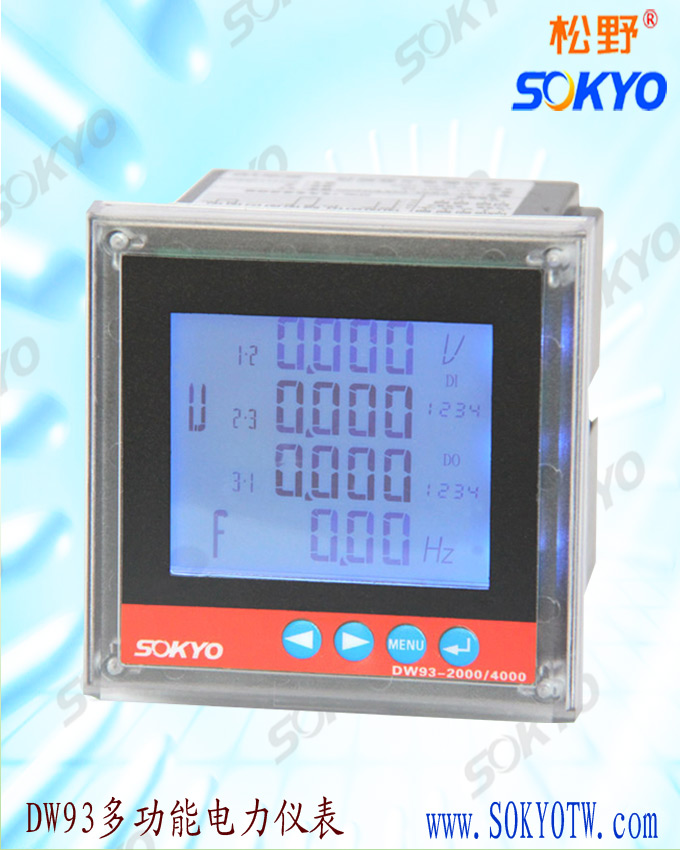

多功能电能表
