霍尔电流变送器的原理
发布时间:2014-04-10 09:25:36  文章来源:未知  作者:SOKYO  人气:
      1879年,美物理学家Edwin Herbert Hall发现霍尔效应以来,霍尔技术越来越多的应用于工业控制的各个领域。进入八十年代,随着元器件工艺技术的发展,霍尔器件的性能大大提高,由霍尔器件应用开发的霍尔电流、电压传感器的性能也有很大提高,特别闭环霍尔电流、电压传感器的研制成功,大大的扩展了该项技术的应用领域。
一、霍尔电流传感器原理
  霍尔元件在聚集磁路中检测到与原边电流成比例关系的磁通量后输出霍尔电压信号,经放大电路放大后输送到仪表显示或计算机采集来直观反 映电流的大小。
二、霍尔元件的电原理
  当霍尔元件的垂直方向加上一个磁场B,在原件上加上控制电流I,那么霍尔元件就有一个霍尔电压Uh输出,它们的关系式为Uh=kh•I•B,其中kh为霍尔元件的灵敏度,B为磁场轻度。
        霍尔效应是霍尔技术应用的理论基础,当通有小电流的半导体薄片置于磁场中时,半导体内的载流子受洛伦兹力的作用发生偏转,使半导体两侧产生电势差,该电势差即为霍尔电压VH ,个电压VH与磁感应强度B及控制电流IC成正比,经过理论推算有如下等式关系:
     VH =(RH/d)×B×IC (1)
     式中:VH为霍尔电压;B为磁感应强度;IC为控制电流;RH为霍尔系数;d为半导体厚度。
    上式中,若保持控制电流IC不变,在一定条件下,可通过测量霍尔电压推算出磁感应强度的大小,由此建立了磁场与电压信号的联系。根据这一关系式,们研制了用于测量磁场的半导体器件,即霍尔器件。

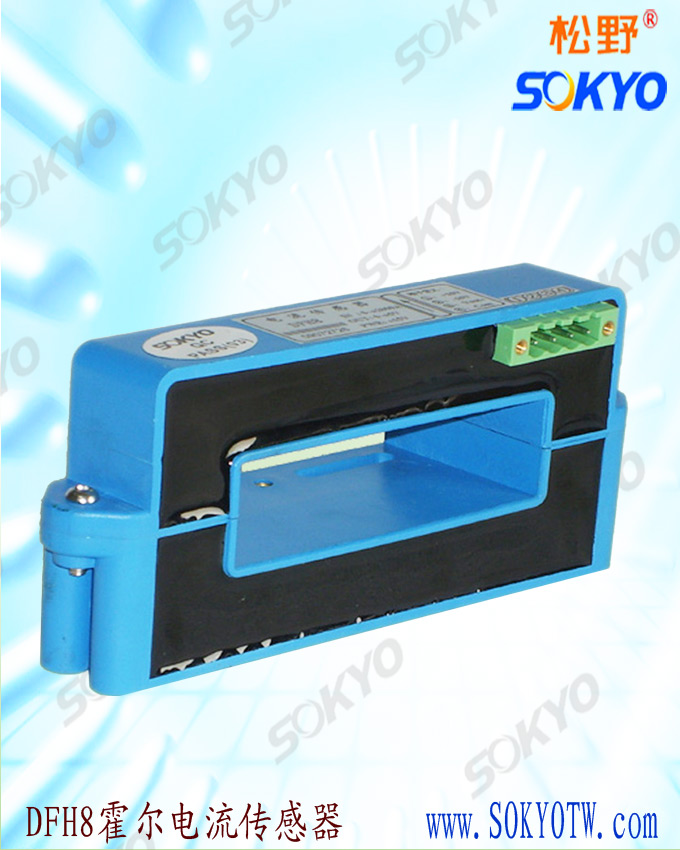

                                                   霍尔电流传感器,松野电气
本文关键字:霍尔电流变送器,松野电气
