DW数字电压表如何接线
发布时间:2014-07-25 16:12:54  文章来源:未知  作者:SOKYO  人气:
DW数字电压表产品特点
1、输入信号、完全隔离、产品抗干扰能力强、电流输入、5A/1A、电压直接输入或变比后100V
2、可测量交流电流、交流电压、三相电流、三相电压、单相、三相有功功率、无功功率、功率因素、工频
3、正四位LED显示、或选择LCD液晶显示,任意设定电流互感器变比、电压互感器变比,软件校准、测量精准、性能价格比极高
4、可选模拟输出DC4-20mA、三相带三路DC4-20mA、可选继电器报警输出、最多两路、实现上下限监控、可选RS485、Modbus协议、直接与PLC、上位机通讯
5、多种外形尺寸可选、部分尺寸完全与指针表兼容、适用于电源电控设备、开关柜、电源柜等。
DW数字电压表分为三相电压表和单相电压表,下面分别介绍一下它们的接线方式:
DW单相电压表接线图如下:
DW单相电压表接线图如下

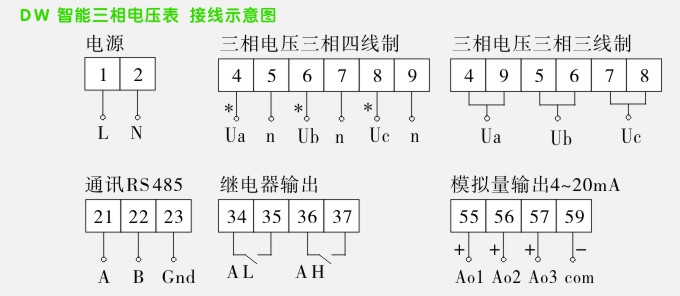

DW三相电压表接线图如下:
DW三相电压表接线图如下

本文关键字:数字电压表,数字电流表
