信号隔离器在解决信号干扰中的应用
发布时间:2013-12-30 08:43:26  文章来源:SOKYO  作者:SOKYO  人气:

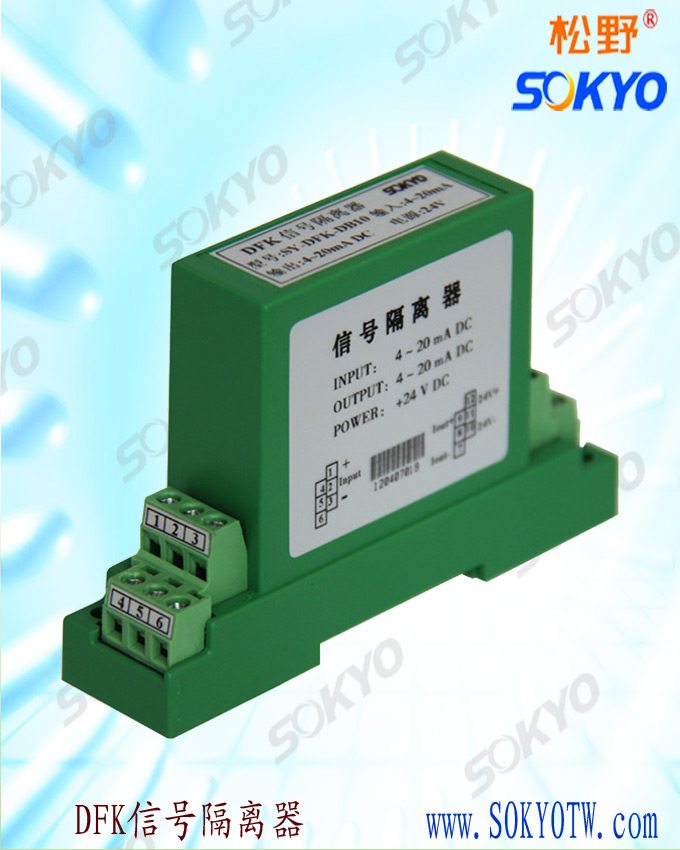

        信号隔离器是将输入单路或双路电流或电压信号,变送输出隔离的单路或双路线性的电流或电压信号,并提高输入、输出、电源之间的电气隔离性能。
        干扰的三要素是干扰源、敏感源和耦合路径,这三要素缺少一个,电磁兼容问题都不会存在。因此要从这三要素入手。找出最方便的解决方法,一般干扰源和敏感源是没办法解决的,通常是从耦合路径想办法,也是最常用的方法。如加屏蔽、加滤波等手段。而处理环流最常见也最为麻烦,现在以此为探讨话题。
        第一种方法;所有现场设备不接地,使所有过程环路只有一个接地点,不能形成回路,这种方法看似简单,但实际应用中往往很难实现,因为某些设备要求必须接地才能保证测量精度或人身安全,某些设备可能因为长期遭到腐蚀和磨损后或气候影响而形成新的接地点。
        第二种方法:使两接地点的电势相同,但由于接地的电阻受地质条件及气候变化众多因素的影响,这种方法在其实在实际中也无法完全能做到。
        第三种方法:在各个过程环节中使用信号隔离器,断开过程环路,同时又不影响过程信号的正常传输,从而彻底解决地环路的问题。在各个过程环路中使用信号隔离器办法可以用DCS或PLC等隔离卡件或者现场带的隔离的变送器(部分设备可以做到),也可以用信号隔离器来实现。
        绝大部分情况,采用信号隔离器+非隔离卡件比采用隔离卡件便宜;信号隔离器比隔离卡件在隔离能力、抗电磁干扰等方面性能更加优越;信号隔离器应用灵活,而且它还有信号转换和信号分配及接口转换等功能,使用起来更加方便;信号隔离器通常有单通道、双通道、通道间相互完全独立、构成系统的配置、日常维护更加方便。
